Автоматическая коробка ZF 6HP19

Технические характеристики 6-ступенчатой автоматической коробки ZF 6HP19 или BMW GA6HP19Z, надежность, ресурс, отзывы, проблемы и передаточные числа.
Рычаг управления 6-ступенчатой автоматической коробки ZF 6HP19 в кабине БМВ 3 серии

6-ступенчатая автоматическая коробка ZF 6HP19 выпускалась в Германии с 2002 по 2013 годы и устанавливалась на многие задне и полно приводные модели концерна BMW как GA6HP19Z. Эта трансмиссия встречается на автомобилях Ауди и Фольксваген под индексами 0AT либо 09L.

К семейству 6HP также относят акпп: 6HP21, 6HP26, 6HP28 и 6HP32.

Технические характеристики 6-акпп ZF 6HP19

Типгидроавтомат
Количество передач6
Для приводазадний / полный
Объем двигателядо 4.2 литров
Крутящий моментдо 440 Нм
Какое масло литьDexron VI
Объем смазки9.0 литра
Замена маслараз в 75 000 км
Замена фильтрараз в 75 000 км
Примерный ресурс250 000 км

Сухая масса акпп 6HP19 по каталогу составляет 75 кг


Описание устройства автомата ZF 6HP19

В 2002 году концерн ZF представил чуть упрощенную версию акпп 6HP26 под индексом 6HP19. По своей конструкции это обычная 6-ступенчатая гидромеханическая автоматическая коробка для задне или полноприводных автомобилей с продольным расположением силового агрегата. До 2006 года эту кпп ставили с агрегатами до 400 Нм, но затем диапазон расширили до 440 Нм.

6-ступенчатая автоматическая коробка ZF 6HP19 фото.

Из особенностей отметим применение принципа построения планетарных рядов по Лепелетиру, регулируемую блокировку гидротрансформатора, она тут начинает работать с первой передачи, а также электронный блок управления кпп, объединенный с гидроблоком в единый мехатроник.




Передаточные числа кпп 6HP19

На примере BNW 5-series 2005 года с двигателем 3.0 литра:

Главная1-я2-я3-я4-я5-я6-яЗадняя
3.46 4.171 2.340 1.521 1.143 0.867 0.691 3.403
BMW 5-series 2005 года с акпп


На какие модели ставится коробка ZF 6HP19

Audi (как 09L и 0AT)
A4 B6 (8E)2003 - 2004
A4 B7 (8E)2004 - 2009
A6 C6 (4F)2004 - 2011
A8 D3 (4E)2002 - 2010
Q7 1 (4L)2005 - 2010

BMW (как GA6HP19Z)
1-Series E872004 - 2012
3-Series E902005 - 2007
5-Series E602003 - 2007
6-Series E632003 - 2007
7-Series E652002 - 2008
X3-Series E832006 - 2008
X5-Series E702006 - 2008
X6-Series E712008 - 2009
Z4-Series E852006 - 2008

Hyundai
Genesis Coupe 1 (BK)2008 - 2012

Jaguar
S-Type 1 (X200)2002 - 2007
XJ 7 (X350)2003 - 2009
Volkswagen (как 09L)
Phaeton 1 (3D)2005 - 2010


Отзывы на акпп 6HP19 ее плюсы и минусы

Достоинства:

  • Довольно быстро переключает передачи
  • Имеет весьма широкое распространение
  • Нет проблем с сервисом или запчастями
  • И донор на вторичке обойдется недорого

Недостатки:

  • Частый отказ мехатроника в первые годы
  • Скорый износ фрикциона блокировки ГТФ
  • Невысокий ресурс металлических втулок
  • Требует регулярного обновления смазки


Регламент обслуживания автомата GA6HP19Z

Масло тут загрязняется довольно быстро, поэтому рекомендуем обновлять его раз в 75 000 км. Всего в кпп 9 литров смазки, но при замене методом замещения понадобится от 8 до 12 литров. Используется масло Dexron VI: ZF-Lifeguard Fluid 6, Ravenol ATF 6HP Fluid или Mobil ATF LT 71141.

Для обслуживания могут потребоваться следующие расходники (по данным базы ATF-EXPERT):

Фильтр-поддон акпп ZFартикул 0501220297
Кольцо под трубки ATFартикул 17211742636
Втулка электроразъемаартикул 0501216272


Как самому поменять масло в акпп ZF 6HP19 и 6HP26

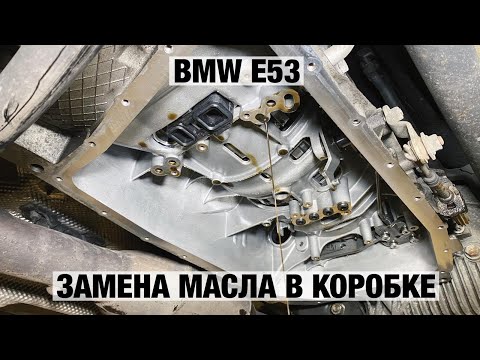

Замена масла В КОРОБКЕ 6HP19/26 BMW

Недостатки, поломки и проблемы коробки 6HP19

Отказы мехатроника

В этой акпп блок управления находится внутри корпуса и не терпит высоких температур. Первые версии часто выходили из строя к пробегу в 100 000 км, но потом ресурс вырос.

Износ соленоидов

Фрикцион блокировки гидротрансформатора в этой коробке изнашивается очень быстро и продуктами его износа забиваются соленоиды гидроблока, а затем появляются толчки.

Износ втулок

Еще одним слабым местом этого автомата служит быстрый износ металлических втулок, из-за чего блок управления подымает давление в системе, сокращая ресурс соленоидов.

Другие проблемы

Регулярной и обязательной замены требуют все резиновые детали в гидроблоке: втулки, адаптер и сепараторная пластина, а также сальники масляного насоса и выходного вала.

Производитель заявил ресурс кпп 6HP19 в 200 000 км, но этот автомат служит 250 000 км.


Цена шестиступенчатой акпп ZF 6HP19

Минимальная стоимость25 000 рублей
Средняя цена на вторичке40 000 рублей
Максимальная стоимость65 000 рублей
Контрактный кпп за рубежом400 евро
Купить такой новый агрегат
Акпп 6-ступ. ZF 6HP19
Б У акпп ZF 6HP19
60 000 рублей
Состояние:Б У
Для двигателей: BMW M54, BMW N52, Audi BDW, Audi BDX
Для моделей: Audi A4 B6, A6 C6,
BMW 5-Series E60, X5 E70
и другие

* КПП не продаем, цена указана справочно


Дополнительные материалы

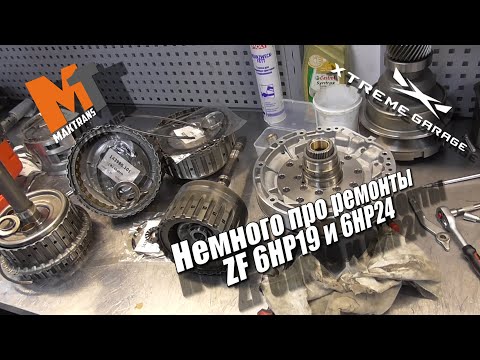

Рассказ о конструкции и проблемах автомата 6HP19A

6-ступ. АКПП ZF 6HP19A (09L). Общий обзор
