Автоматическая коробка Aisin TF-62SN

Технические характеристики 6-ступенчатой автоматической коробки Aisin TF-62SN или акпп VW 09M, надежность, ресурс, отзывы, проблемы и передаточные числа.
Рычаг управления 6-ступенчатой автоматической коробки TF-62SN в кабине Фольксваген Тигуан.

6-ступенчатая автоматическая коробка Aisin TF-62SN собиралась компанией с 2005 по 2018 год и ставилась на мощные передне-полноприводные модели Volkswagen под своим индексом 09M. Автомат был разработан совместно с концерном VAG и в его номенклатуре известен как AQ450.

В семейство TF-60 также входят акпп: TF‑60SN и TF‑61SN.

Содержание:

Технические характеристики 6-акпп Aisin TF-62SN

Типгидроавтомат
Количество передач6
Для приводапередний / полный
Объем двигателядо 3.6 литра
Крутящий моментдо 450 Нм
Какое масло литьG 052 025 A2
Объем смазки7.0 л
Частичная замена5.0 литра
Обслуживаниераз в 60 000 км
Примерный ресурс250 000 км

Сухая масса акпп TF-62SN по каталогу составляет 85 кг

6-ступенчатая автоматическая коробка Айсин TF-62SN фото.
Шестиступенчатая акпп Aisin TF-62SN фото.

Полезные ссылки
Мануал акпп VW 09M MANUAL

Русскоязычный мануал для 09M вы найдете здесь

Передаточные числа акпп 09М

На примере Volkswagen Tiguan 2010 года с турбомотором 2.0 TSI:

Главная1-я2-я3-я4-я5-я6-яЗадняя
4.453 3.949 2.303 1.556 1.164 0.860 0.688 3.422
Volkswagen Tiguan 2010 года с акпп

Аналогичные трансмиссии других производителей:

Aisin TF‑80SC Aisin TF‑80SD GM 6Т70 GM 6Т75 Hyundai‑Kia A6LF3 Peugeot AM6 ZF 6HP26 ZF 6HP28

На какие модели ставится коробка TF-62SN

Audi (как 09M)
Q3 1 (8U)2011 - 2018

Volkswagen (как 09M)
Passat B6 (3C)2005 - 2010
Passat CC (35)2008 - 2016
Tiguan 1 (5N)2007 - 2016


Недостатки, поломки и проблемы акпп TF-62SN

Ресурс этой коробки сильно зависит от чистоты и состояния ее системы охлаждения

При долгой езде с забитым теплообменником придется перебирать кпп к 150 000 км

Еще важно обновлять масло раз в 60 000 км или продукты износа забьют гидроблок

При активной эксплуатации фрикцион блокировки ГТФ изнашивается к 150 тысяч км

А если его вовремя не заменить, то очень быстро разобьет втулку масляного насоса

Затем обычно разбивает втулки солнечной шестерни, задней крышки и барабана К3

После 250 тысяч км встречается прихват оси сателлитов и поломка дифференциала



Дополнительные материалы

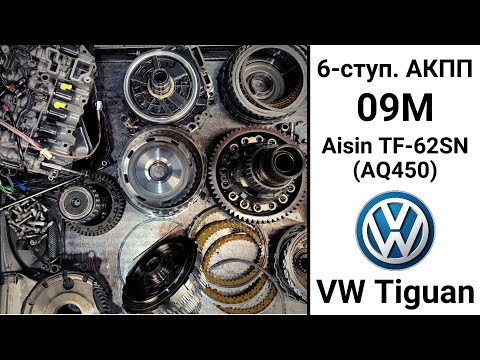

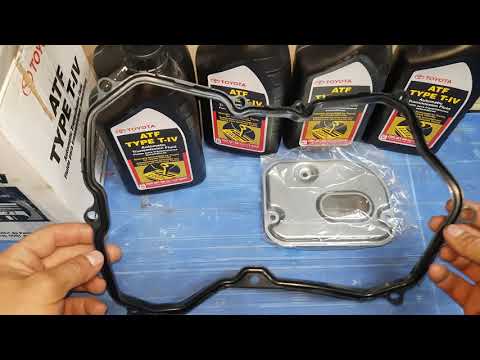

Подробное видео по замене масла в автомате 09М

Полная замена масла ATF+фильтр в АКПП VAG 09G/09K/09M Tiguan - AISIN TF60SN. От и До. Своими руками
