Автоматическая коробка Ford 4R70W

4-ступенчатая автоматическая коробка Форд 4R70W выпускалась в США с 1992 по 2005 годы и устанавливалась на многие мощные внедорожники, а также крупные заднеприводные седаны. Эта трансмиссия является наследницей известного автомата AOD и уступила место кпп 4R75W.
К заднеприводным 4-акпп также относят: 4R44E, 4R55E, 4R75W и 4R100.
Содержание:
Технические характеристики Ford 4R70W
Тип | гидроавтомат |
Количество передач | 4 |
Для привода | задний / полный |
Объем двигателя | до 5.4 литра |
Крутящий момент | до 700 Нм |
Какое масло лить | ATF Mercon V |
Объем смазки | 12.8 литра |
Замена масла | раз в 55 000 км |
Замена фильтра | каждые 55 000 км |
Примерный ресурс | 250 000 км |

Полезные ссылки
MANUAL

Англоязычный мануал акпп 4R70W можно скачать тут
Передаточные числа акпп 4R70W
На примере Lincoln Town Car 1999 года с двигателем 4.6 литра:
Главная | 1-я | 2-я | 3-я | 4-я | Задняя |
---|---|---|---|---|---|
3.27 | 2.84 | 1.55 | 1.00 | 0.70 | 2.32 |

На какие авто ставилась коробка 4R70W
Crown Victoria 1 (EN53) | 1994 - 1997 |
Crown Victoria 2 (EN114) | 1997 - 2005 |
Expedition 1 (UN93) | 1996 - 2002 |
Expedition 2 (U222) | 2002 - 2004 |
Explorer 2 (U105) | 1995 - 2001 |
E-Series 4 (VN127) | 1993 - 2004 |
F-Series 9 | 1993 - 1997 |
F-Series 10 (PN96) | 1995 - 2004 |
F-Series 11 (P221) | 2003 - 2005 |
Mustang 4 (SN95) | 1995 - 2004 |
Thunderbird 10 (MN12) | 1993 - 1997 |
Town Car 2 (FN36) | 1994 - 1997 |
Town Car 3 (FN145) | 1997 - 2005 |
Mark VIII | 1992 - 1998 |
Cougar 7 (MN12) | 1993 - 1997 |
Grand Marquis 2 (EN53) | 1994 - 1997 |
Grand Marquis 3 (EN114) | 1997 - 2002 |
Grand Marquis 4 (EN114) | 2002 - 2005 |
Marauder 3 (EN114) | 2002 - 2003 |
Mountaineer 1 (U105) | 1996 - 2001 |
ZT | 2003 - 2005 |
75 I (RJ) | 2004 - 2005 |
Недостатки, поломки и проблемы Форд 4R70 W
Главная проблема акпп в быстром износе сальников, колец и других уплотнителей
Затем падает давление масла, что способствует ускоренному износу фрикционов
Еще коробка боится перегрева и наоборот движения в сильный мороз без прогрева
Дополнительные материалы

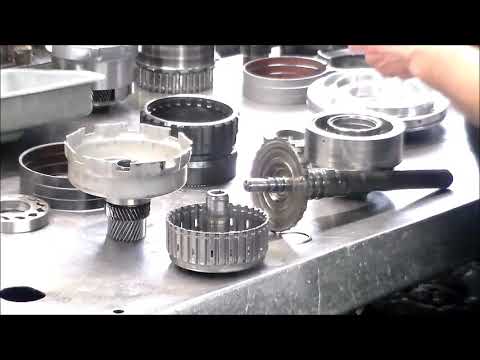

Подробное видео по сборке автомата Форд 4R70W
