Автоматическая коробка ZF 9HP48

Технические характеристики 9-ступенчатой автоматической коробки ZF 9HP48 или 948TE, надежность, ресурс, отзывы, проблемы и передаточные числа.
Рычаг управления 9-ступенчатой автоматической коробки 9HP48 в кабине Jeep Cherokee.

9-ступенчатая автоматическая коробка ZF 9HP48 производится в Калифорнии еще с 2013 года и устанавливается на передне и полноприводные модели Jeep, Honda, Nissan, Jaguar и Land Rover. На автомобилях от концерна Stellantis этот автомат известен под собственным индексом 948TE.

В семейство 9HP также входит акпп: 9HP28.

Технические характеристики 9-акпп ZF 9HP48

Типгидроавтомат
Количество передач9
Для приводапередний / полный
Объем двигателядо 3.6 литра
Крутящий моментдо 480 Нм
Какое масло литьZF LifeguardFluid 9
Объем смазки6.0 литра
Замена маслараз в 50 000 км
Замена фильтрараз в 50 000 км
Примерный ресурс200 000 км

Сухая масса акпп 9HP48 по каталогу составляет 86 кг

Описание устройства автомата ZF 9HP48

Свою 9-ступенчатую акпп концерн ZF представил в 2011 году, но ее выпуск начался в 2013 году. Это очень компактный гидромеханический автомат для передне или полноприводных моделей с бензиновыми или дизельными агрегатами поперечного расположения и моментом до 480 Нм. Из особенностей конструкции этой кпп отметим применение блокировочной кулачковой муфты, гидротрансформатор со своим картером, масляный насос лопастного типа, внешний блок TCM.

9-ступенчатая автоматическая коробка ZF 9HP48 фото.
9-ступенчатая акпп ZF 9HP48 вид сбоку.

Передаточные числа кпп 948TE

На примере Jeep Cherokee 2015 года с двигателем 2.4 литра:

Главная1-я2-я3-я4-я5-я
3.734 4.70 2.84 1.91 1.38 1.00
6-я7-я8-я9-яЗадняя
0.81 0.70 0.58 0.48 3.81
Jeep Cherokee 2015 года с акпп

На какие модели ставится коробка ZF 9HP48

Acura
TLX 1 (UB1)2014 - 2020
MDX 3 (YD3)2016 - 2020
Alfa Romeo (как 948TE)
Tonale I (Type 965)2022 - н.в.

Chrysler (как 948TE)
200 2 (UF)2014 - 2016
Pacifica 2 (RU)2016 - н.в.
Fiat (как 948TE)
500X I (334)2014 - н.в.
Doblo II (263)2015 - н.в.
Toro I (226)2015 - н.в.

Honda
Avancier 1 (TG)2016 - н.в.
Civic 10 (FC)2018 - 2019
CR-V 4 (RM)2015 - 2018
CR-V 5 (RW)2017 - н.в.
Odyssey 5 USA (RL6)2017 - 2019
Passport 2 (YF7)2018 - н.в.
Pilot 3 (YF6)2015 - н.в.
Ridgeline 2 (YK2)2019 - н.в.
Jaguar
E-Pace 1 (X540)2017 - н.в.

Jeep (как 948TE)
Cherokee 5 (KL)2013 - н.в.
Commander 2 (671)2021 - н.в.
Compass 2 (MP)2016 - н.в.
Renegade 1 (BU)2014 - н.в.
Infiniti
QX60 2 (L51)2021 - н.в.

Land Rover
Discovery Sport 1 (L550)2014 - 2019
Discovery Sport 2 (L550)2019 - н.в.
Evoque 1 (L538)2013 - 2018
Evoque 2 (L551)2018 - н.в.
Nissan
Pathfinder 5 (R53)2021 - н.в.

Opel
Astra K (B16)2019 - 2021
Insignia B (Z18)2021 - н.в.

Отзывы на акпп 9HP48 ее плюсы и минусы

Достоинства:

  • Переключается кпп плавно и незаметно
  • Имеет у нас широкое распространение
  • Неплохой выбор новых и б/у запчастей
  • Реально подобрать донора на вторичке

Недостатки:

  • Много проблем в первые годы выпуска
  • Часто срезает зубья у первичного вала
  • Невысокий ресурс резиновых деталей
  • Требует регулярного обновления масла

Регламент обслуживания автомата 948TE

Как в любой современной акпп тут требуется регулярно менять масло, хотя бы раз в 50 000 км. Всего в системе около 6.0 литров смазки, но при частичной замене обычно хватает и 4.0 литра. Применяется масло ZF Lifeguard Fluid 8 или Lifeguard Fluid 9 либо аналог MOPAR 8 & 9 speed ATF.

Для обслуживания могут потребоваться следующие расходники (по данным базы ATF-EXPERT):

Масляный фильтрартикул 0501217695
Прокладка поддона артикул L239300A

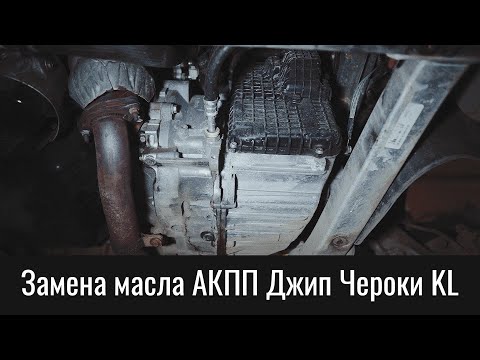

Краткое видео по замене масла в акпп ZF 9HP48

Замена масла АКПП Джип Чероки KL – Transmission Oil Change Jeep Cherokee KL 9HP48 (948TE)

Недостатки, поломки и проблемы коробки 9HP48

Проблемы первых лет

В первые годы производства владельцы часто жаловались на переключения невпопад и даже на непроизвольный переход в нейтраль. Но последующие прошивки это исправили.

Соленоиды гидроблока

При редкой замене масла соленоиды гидроблока быстро забиваются продуктами износа и коробка начинает толкаться. Так что обновляйте смазку в данной трансмиссии почаще.

Первичный вал

Самым известным слабым местом этой автоматической коробки служит первичный вал. Он выжимается давлением масла и при снижении давления попросту срезает его зубья.

Другие проблемы

При частых перегревах трансмиссии в ней дубеют резиновые детали и появляются течи. Также на форумах описаны случаи выхода из строя блока TCM, который пока не чинится.

Производитель заявляет ресурс кпп 9HP48 в 200 000 км и где-то так этот автомат и служит.


Цена девятиступенчатой акпп ZF 9HP48

Минимальная стоимость85 000 рублей
Средняя цена на вторичке145 000 рублей
Максимальная стоимость185 000 рублей
Контрактный кпп за рубежом2 000 евро
Купить такой новый агрегат
Акпп 9-ступ. ZF 9HP48
Б У акпп ZF 9HP48
180 000 рублей
Состояние:Б У
Для двигателей: Nissan VQ35DD, Chrysler ERB
Для моделей: Nissan Pathfinder R53,
Jeep Cherokee KL
и другие

* КПП не продаем, цена указана справочно



Дополнительные материалы

Рассказ об основных слабых местах автомата 9HP48

АКПП ZF 9HP48. Основные неисправности
