Автоматическая коробка ZF 4HP22

Технические характеристики 4-ступенчатой автоматической коробки ZF 4HP22 или акпп Land Rover Discovery, надежность, ресурс, отзывы, проблемы и передаточные числа.
Рычаг управления 4-ступенчатой автоматической коробки ZF 4HP22 в кабине Land Rover Discovery.

4-ступенчатый автомат ZF 4HP22 производился на немецком предприятии с 1980 по 2004 годы и ставился на многие популярные задне и полноприводные авто с мощными моторами V6 и V8. У нас эта трансмиссия известна как акпп Land Rover Discovery и Range Rover первых поколений.

К семейству 4HP также относят акпп: 4HP14, 4HP16, 4HP18, 4HP20 и 4HP24.

Технические характеристики 4-акпп ZF 4HP22

Типгидроавтомат
Количество передач4
Для приводазадний / полный
Объем двигателядо 4.0 литра
Крутящий моментдо 380 Нм
Какое масло литьDexron III
Объем смазки8.0 / 9.5 литра
Частичная замена4.0 литра
Обслуживаниераз в 60 000 км
Примерный ресурс400 000 км

Вес акпп 4HP22 по каталогу составляет 84 кг


Описание устройства автомата 4НР22

В 1980 году концерн ZF представил новую 4-ступенчатую акпп с гидравлическим управлением, которая предназначалась для заднеприводных моделей с мотором продольного расположения. В 1986 году коробку немного осовременили за счет появления электронного блока управления, а также появилась версия 4HP22EH для полноприводных Land Rover Discovery и Range Rover. Отдельно отметим модификацию 4HP22HL для Porsche 911 с задним расположением агрегата.

Автомат ZF 4HP22 фото.

По конструкции это классический гидромеханический автомат, построенный по типичной схеме из сдвоенного планетарного редуктора Равиньо с обычным редуктором и 7 пакетов сцепления.


Передаточные числа кпп 4HP22

На примере Land Rover Discovery 1999 года с двигателем 4.0 литра:

Главная1-я2-я3-я4-яЗадняя
4.285 2.479 1.479 1.000 0.728 2.086
Land Rover Discovery 2000 года

На какие модели ставится коробка 4HP22

BMW
3-Series E301982 - 1994
5-Series E281981 - 1988
5-Series E341988 - 1993
6-Series E241982 - 1989
7-Series E231982 - 1986
7-Series E321986 - 1994
Chevrolet
Opala 11988 - 1992

Jaguar
XJ 4 (XJ40)1986 - 1994
XJ 5 (X300)1994 - 1997
Land Rover (как 4HP22EH)
Discovery 1 (LJ)1992 - 1998
Discovery 2 (L318)1998 - 2004
Range Rover 1 (LH)1987 - 1996
Range Rover 2 (P38A)1994 - 2002
Lincoln
Continental 71983 - 1985

Lotus
Excel 1 (Type 89)1986 - 1992

Maserati
Biturbo 1 (AM331)1988 - 1994
Quattroporte 4 (AM337)1994 - 1998
Peugeot
505 I (551A)1986 - 1992
604 I (561A)1981 - 1985
Porsche (как 4HP22HL)
911 III (964)1989 - 1994
911 IV (993)1994 - 1998
Volvo
740 I (744)1984 - 1992
760 I (764)1982 - 1990
940 I (944)1990 - 1995



Отзывы на акпп 4HP22 ее плюсы и минусы

Достоинства:

  • Крепкая коробка с большим ресурсом
  • Продуманная и надежная конструкция
  • Нет проблем с сервисом и запчастями
  • Доноры на нашей вторичке недорогие

Недостатки:

  • Не самая расторопная в переключении
  • Требует регулярного обновления масла
  • Встречаются отказы селектора передач
  • Уже сложно найти в хорошем состоянии

Регламент обслуживания автомата 4HP22

Так как коробка чувствительна к чистоте смазки, рекомендуется обновлять ее раз в 60 000 км. В зависимости от модификации этого автомата в системе залито от 8.0 до 9.5 литров Dexron III, но для частичной замены понадобится около 4.0 литров масла. И не забывайте менять фильтр.

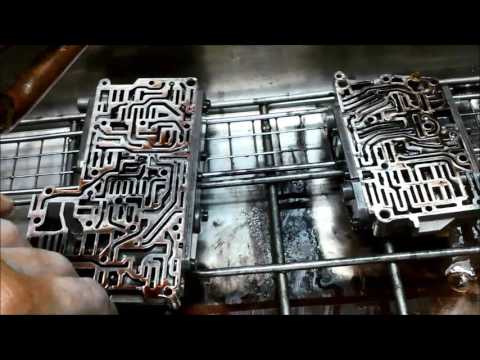

Как производится чистка гидроблока акпп 4НР22

ZF4HP22 Land Rover Automatic Transmission Filter Service & Valve Body Recondition Fluid Change

Недостатки, поломки и проблемы коробки 4HP22

Фрикцион ГТФ

Ресурс этого очень надежного автомата практически полностью зависит от стиля езды. У активного владельца фрикцион блокировки ГТФ может износится еще до 200 тысяч км, затем появляются вибрации, которые разбивают втулку маслонасоса и начинаются течи.

Гидроблок

Также от продуктов износа фрикциона ГТФ забиваются соленоиды и каналы гидроблока, из-за чего появляются задержки при переключениях передач, различные толчки и рывки.

Другие проблемы

Много жалоб связано с переходом акпп в аварийный режим из-за отказов по электрике, причем виновником служит как селектор передач, так и ЭБУ двигателя или датчики АБС.

Производитель заявил ресурс кпп 4HP22 в 200 000 км, но этот автомат ходит и 400 000 км.


Цена четырехступенчатой акпп ZF 4HP22

Минимальная стоимость25 000 рублей
Средняя цена на вторичке45 000 рублей
Максимальная стоимость80 000 рублей
Контрактный кпп за рубежом500 евро
Купить такой новый агрегат
АКПП 4-ступ. ZF 4HP22
Б У акпп ZF 4HP22
80 000 рублей
Состояние:Б У
Для двигателей: Land Rover 42D, Land Rover 10P
Для моделей: Land Rover Discovery 2, Range Rover 2 и другие

* КПП не продаем, цена указана справочно


Дополнительные материалы

Обзор конструкции и проблем автомата 4HP22

Что убило супернадёжную трансмиссию ZF 4HP22, снятую с Range Rover ?
