Вариатор Toyota K111F

Рычаг управления вариатора Toyota K111F в кабине Тойота РАВ4.

Бесступенчатый вариатор Toyota K111F производился на предприятии Aisin с 2004 по 2019 годы и ставился на полноприводные Ноах, Вокси и РАВ4 с двигателями 1AZ‑FSE, 3ZR‑FE и 3ZR‑FAE. Переднеприводная версия этой трансмиссии известна под своим собственным индексом K111.

В семейство K1F также входят cvt: K112F, K114F, K115F и K120F.

Содержание:

Характеристики
Числа
Применение
Проблемы

Технические характеристики Toyota K111F

Тип	вариатор
Количество передач	∞
Для привода	полный
Объем двигателя	до 2.0 литра
Крутящий момент	до 200 Нм

Какое масло лить	Toyota CVT Fluid FE
Объем смазки	8.7 литра
Частичная замена	4.0 литра *
Обслуживание	раз в 60 000 км
Примерный ресурс	250 000 км

* — при снятии поддона 7.0 литра

Источник: OTOBA.RU

Вес коробки K111F по каталогу составляет 113.8 кг

Бесступенчатая коробка Тойота К111Ф фото.

Полезные ссылки

MANUAL

Мануал Тойота РАВ4 с вариатором K111F ищите тут

INFO

Много полезной информации выложено на Драйв 2

Передаточные числа Тойота К111Ф

На примере Toyota RAV4 2011 года с двигателем 2.0 литра:

Gear Ratios:
Forward	Reverse	Final Drive
2.396 - 0.428	1.668	5.791

На какие авто ставится коробка K111F

Toyota
Noah 1 (R60)	2004 - 2007
Noah 2 (R70)	2007 - 2014
RAV4 3 (XA30)	2005 - 2016
RAV4 4 (XA40)	2012 - 2019
Voxy 1 (R60)	2004 - 2007
Voxy 2 (R70)	2007 - 2013
Isis 1 (AM10)	2004 - 2017

Недостатки, поломки и проблемы вариатора K111F

При аккуратной езде и регулярной замене масла эта коробка ходит довольно долго

Но от частых разгонов и длительных пробуксовок быстро разрушаются подшипники

Еще от всевозможных загрязнений в масле изнашиваются соленоиды в гидроблоке

Далее падает давление смазки и это сильно сокращает ресурс ремня и всех втулок

Если долго не обращать внимания, то попросту провернет втулку масляного насоса

Также вариатор боится перегрева и важно следить за чистотой его теплообменника

Дополнительные материалы

Разборка и дефектовка вариатора Тойота K111F

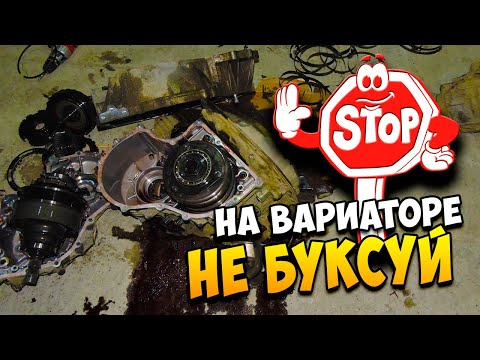

Последствия Неправильной Эксплуатации Вариатора Тойота Вокси / Ноах / Рав 4. Вариатор K111F - 02A
