Автоматическая коробка Mercedes 722.6

Технические характеристики 5-ступенчатой автоматической коробки 722.6 или акпп Mercedes 5G-Tronic, надежность, ресурс, отзывы, проблемы и передаточные числа.
Рычаг управления автоматической коробки Mercedes 722.6 в кабине Мерседес E430.

5-ступенчатый автомат Мерседес 722.6 или 5G-Tronic или NAG1 выпускался с 1995 по 2014 год и ставился практически на все модели концерна, а еще на Крайслер, Додж, Джип, Ягуар и Порше. Существовало шесть версий такой акпп: W5A280, W5A300, W5A330, W5A400, W5A580 и W5A900.

К семейству 5G-Tronic также относят: 722.5 и 722.7.

Содержание:

Технические характеристики 5-акпп Mercedes 722.6

Модификации Small NAG: W5A280, W5A300 и W5A330
Типгидроавтомат
Количество передач5
Для приводазадний / полный
Объем двигателядо 3.3 литра
Крутящий моментдо 350 Нм
Какое масло литьATF MB 236.14
Объем смазки7.0 - 8.0 литра
Частичная замена5.0 - 6.0 литра
Обслуживаниераз в 60 000 км
Примерный ресурс500 000 км

Модификации Large NAG: W5A400 и W5A580
Типгидроавтомат
Количество передач5
Для приводазадний / полный
Объем двигателядо 5.5 литров
Крутящий моментдо 600 Нм
Какое масло литьATF MB 236.14
Объем смазки7.8 - 9.2 литра
Частичная замена5.8 - 7.2 литра
Обслуживаниераз в 60 000 км
Примерный ресурс400 000 км

AMG-модификации: W5A900
Типгидроавтомат
Количество передач5
Для приводазадний
Объем двигателядо 6.2 литров
Крутящий моментдо 1000 Нм
Какое масло литьATF MB 236.14
Объем смазки8.5 - 9.5 литра
Частичная замена6.5 - 7.5 литра
Обслуживаниераз в 60 000 км
Примерный ресурс300 000 км

Вес акпп 722.6 в сборе составляет 76 кг


Описание устройства автомата 722.6

В 1995 году на мощных версиях купе CL и родстера SL появился новый 5-ступенчатый автомат, который от старой коробки 722.5 отличался наличием ЭБУ и блокировки гидротрансформатора. По конструкции это обычная для того времени автоматическая кпп продольного расположения: у нее три планетарных ряда, три дисковых тормоза, три блокировочных и две обгонные муфты. Из особенностей акпп отметим наличие сразу двух передач заднего хода для комфортной езды.

6-ступенчатая автоматическая коробка Мерседес 5G-Tronic 722.6 фото.

Все версии кпп делят на шесть семейств, каждое из которых состоит из десятков модификаций:

W5A280 коммерческая техника, микроавтобусы или минивэны
W5A300 кроссоверы либо внедорожники с двс до 6 цилиндров
W5A330 легковые модели авто с двигателями до 6 цилиндров
W5A400 кроссоверы и внедорожники с двс более 6 цилиндров
W5A580 легковые модели авто с моторами более 6 цилиндров
W5A900 заряженные AMG-версии с двигателями 12 цилиндров

722.600 — W5A330
C230202.023
C230 T202.083
E300210.020
E230210.037
E230 T210.237
722.601 — W5A330
—210.010
—210.610
722.602 — W5A330
—170.435
—202.020
—202.080
—208.335
—208.435
—210.035
—210.235
722.603 — W5A330
—202.018
—202.078
—202.121
—202.122
—202.182
—210.003
—210.004
722.604 — W5A330
—129.058
—140.028
—202.028
722.605 — W5A330
—170.447
—129.063
—140.032
—140.033
—202.024
—210.055
—202.025
—202.082
—208.345
—208.445
—208.347
—208.447
—210.045
—210.245
722.606 — W5A330
—202.028
—202.089
—210.063
—129.059
—210.663
722.607 — W5A330
—210.065
—210.265
—208.365
—129.064
722.608 — W5A330
—140.135
—210.025
—210.225
722.609 — W5A330
—210.061
722.610 — W5A330
——
722.611 — W5A330
——
722.612 — W5A330
—202.128
—202.188
722.613 — W5A330
—210.017
—210.217
—210.617
722.614 — W5A330
—202.133
—202.193
—210.006
—210.206
—210.606
722.615 — W5A330
—202.081
—210.035
—210.235
—208.335
—208.435
722.616 — W5A330
—170.444
—170.449
—202.087
—208.344
—208.444
—210.048
—210.248
722.617 — W5A330
—220.063
722.618 — W5A330
—220.065
—220.165
722.619 — W5A330
—211.065
722.620 — W5A580
—140.050
—140.051
—140.070
—129.067
722.621 — W5A580
—140.056
—140.057
—140.076
—129.076
722.622 — W5A580
—140.042
—140.043
—140.063
722.623 — W5A580
—210.070
—210.270
—208.370
722.624 — W5A580
—129.068
—210.074
—210.274
722.625 — W5A580
—210.072
—210.272
722.626 — W5A580
—210.026
—210.226
—220.026
—220.126
—220.025
—220.125
—211.026
—211.226
—211.023
722.627 — W5A580
—210.072
722.628 — W5A580
—215.378
722.629 — W5A580
—202.028
722.630 — W5A580
—463.531
722.631 — W5A580
—202.033
—202.093
722.632 — W5A580
—220.070
—220.170
722.633 — W5A580
—220.075
—220.175
722.634 — W5A580
—210.016
—210.216
—210.616
722.635 — W5A580
—220.075
—220.175
722.636 — W5A580
—210.074
—210.274
—208.374
722.637 — W5A580
——
722.638 — W5A580
——
722.639 — W5A580
——
722.640 — W5A580
——
722.641 — W5A580
——
722.642 — W5A580
——
722.643 — W5A580
——
722.644 — W5A580
——
722.645 — W5A580
——
722.646 — W5A580
——
722.647
——
722.648 — W5A900
——
722.649 — W5A900
——
722.650 — W5A580
——
722.651 — W5A580
——
722.652 — W5A580
——
722.653
——
722.654
——
722.655 — W5A580
——
722.656 — W5A580
——
722.657 — W5A580
——
722.658
——
722.659
——
722.660 — W5A300
—163.136 = 330 3-х сателлитная
722.661 — W5A400
—163.113 = 400,580 4-х сателлитная
722.662 — W5A300
—163.154 = 330кпп 3-х сателлитная
722.663 — W5A400
—163.172
722.664 — W5A300
—210.082
—210.282
722.665 — W5A300
—210.081
—210.281
722.666 — W5A400
—163.174
722.667 — W5A300
—211.080
722.668 — W5A300
——
722.669 — W5A400
—210.083
—210.283
722.670 — W5A400
——
722.671 — W5A580
—220.183
722.672 — W5A580
—220.184
722.673 — W5A400
—163.128
722.674 — W5A400
——
722.675 — W5A400
—220.187
722.676 — W5A400
——
722.677 — W5A400
——
722.678 — W5A580
——
722.680 — W5A380
——
722.681 — W5A380
——
722.682 — W5A380
——
722.683 — W5A380
——
722.684 — W5A380
——
722.685 — W5A380
——
722.686 — W5A380
——
722.688 — W5A300
——
722.689 — W5A580
——
722.690 — W5A300
——
722.694 — W5A330
——
722.695 — W5A330
——
722.696 — W5A330
——
722.697 — W5A330
—202.128
—202.1883
722.698 — W5A330
—202.026
—202.086
—210.061
—210.261
722.699 — W5A330
—202.193
—210.006
—210.206
—210.007

Полезные ссылки
Мануал о кпп 4G-Tronic 722.3 MANUAL

Русскоязычный мануал кпп 722.6 можно скачать тут



Передаточные числа акпп Мерседес W5A580

На примере Mercedes E430 1999 года с двигателем 4.3 литра:

Главная1-я2-я3-я4-я5-яЗадняя
2.82 3.595 2.186 1.405 1.000 0.831 3.167
Mercedes E class W210 1999 года


На какие модели ставится коробка 722.6

Chrysler
300C 1 (LX)2004 - 2010
300C 2 (LD)2010 - 2014
Crossfire 1 (ZH)2003 - 2007

Dodge
Charger 1 (LX)2005 - 2010
Charger 2 (LD)2010 - 2020
Challenger 3 (LC)2008 - 2014
Durango 3 (WD)2010 - 2014
Magnum 1 (LE)2004 - 2008
Nitro 1 (KA)2006 - 2011
Jaguar
XJ 6 (X308)1998 - 2003
XK 1 (X100)1998 - 2002
Jeep
Commander 1 (XK)2005 - 2010
Cherokee 4 (KK)2007 - 2012
Grand Cherokee 3 (WK)2004 - 2010
Grand Cherokee 4 (WK2)2010 - 2013
Wrangler 3 (JK)2011 - 2018

Lancia
Thema II (LD)2011 - 2014

Maybach
57 W2402002 - 2013
62 V2402002 - 2013
Mercedes
C-Class W2021996 - 2001
C-Class W2032000 - 2007
C-Class W2042007 - 2011
CL-Class C1401995 - 1998
CL-Class C2151999 - 2006
CL-Class C2162006 - 2013
CLK-Class C2081997 - 2003
CLK-Class C2092002 - 2009
CLS-Class C2192004 - 2006
E-Class W2101996 - 2002
E-Class W2112002 - 2009
E-Class W2122009 - 2013
G-Class W4631996 - 2012
ML-Class W1631997 - 2005
S-Class W1401996 - 1998
S-Class W2201998 - 2005
S-Class W2212006 - 2013
SLR-Class C1992003 - 2010
SL-Class R1291995 - 2001
SL-Class R2302001 - 2011
SLK-Class R1701996 - 2004
SLK-Class R1712004 - 2011
Sprinter W9012000 - 2006
Sprinter W9062006 - 2013
Viano W6392003 - 2014
Vito W6392003 - 2014
Porsche (как A96.10 и A97.01)
911 V (996)2000 - 2006
911 VI (997)2006 - 2010
SsangYong
Actyon Sports 1 (QJ)2012 - 2016
Chairman 1 (H)1997 - 2014
Kyron 1 (DJ)2005 - 2016
Rexton 1 (RJ)2001 - 2017
Rodius 1 (AJ)2004 - 2013


Отзывы на акпп 722.6 ее плюсы и минусы

Достоинства:

  • Очень надежная кпп (после 2001 года)
  • Конструкция изучена нашим сервисом
  • Запчасти недороги и распространены
  • Немало дешевых доноров на вторичке

Недостатки:

  • Проблемы в первые годы выпуска кпп
  • Донимает регулярными течами смазки
  • Случаи попадания антифриза в масло
  • Просто огромное число модификаций


Регламент обслуживания автомата 722.6

Большинство сервисменов советует обновлять масло в этом автомате раз в 60 000 км пробега. В зависимости от модификации акпп в системе залито от 7.0 до 9.2 литра смазки типа Dexron VI, но для замены нужно от 5.0 до 7.2 литра. Производитель рекомендует масло с допуском 236.14.


О конструкции, проблемах и обслуживании акпп 722.6

5-ступ. АКПП Мерседес 722.6

Недостатки, поломки и проблемы коробки 722.6

Проблемы первых лет

В первые годы эта кпп имела множество недостатков, чем заслужила плохую репутацию: очень быстро изнашивались подшипники планетарных механизмов, турбинного вала гтф, втулка скольжения на сопряжении входного-выходного вала и муфта свободного хода К1. В 1998-2001 годах конструкцию доработали и надежность коробки существенно выросла.

Бракованные радиаторы

Примерно до 2003 года многие модели Мерседес оснащали бракованными радиаторами, которые допускали попадания антифриза в масло, что сильно снижало ресурс автомата. После 2003 года проблема окончательно не ушла и жалобы на это все еще встречаются.

Плата управления

Конструкторы разместили электронный блок управления коробкой внутри трансмиссии и при потере герметичности ее контактов масло попадает внутрь и выводит эбу из строя. Также встречаются течи по втулке контактного разъема и кпп может остаться без масла.

Иные поломки

Все остальные проблемы данного автомата связаны с загрязнением продуктами износа. Фрикцион блокировки гидротрансформатора постепенно разрушается и затем эта взвесь забивает соленоиды, каналы в гидроблоке и акпп начинает толкаться при переключении.

Производитель заявил ресурс кпп 722.6 в 200 000 км, но этот автомат ходит и 400 000 км.


Цена пятиступенчатой акпп Mercedes 722.6

Минимальная стоимость15 000 рублей
Средняя цена на вторичке35 000 рублей
Максимальная стоимость75 000 рублей
Контрактный кпп за рубежом150 евро
Купить такой новый агрегат—

АКПП 5-ступ. Mercedes 722.6
Б У акпп Mercedes 722.6
70 000 рублей
Состояние:Б У
Для двигателей: Mercedes M112, M113, M119
Для моделей: Mercedes E-Class W210, Sprinter W901 и другие

* КПП не продаем, цена указана справочно


Дополнительные материалы

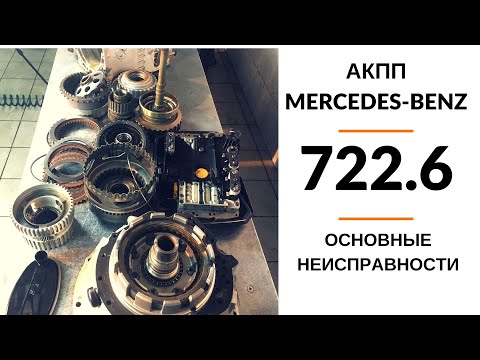

Рассказ о слабых местах автомата Мерседес 722.6

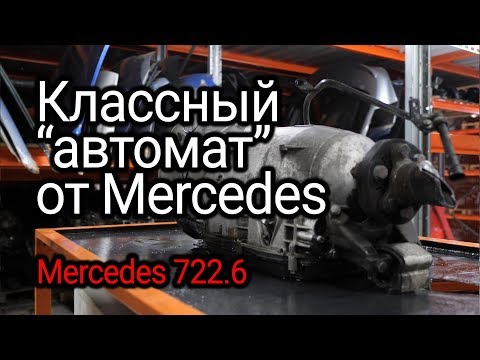

Толковый автомат для Mercedes: 5-ступенчатая классика 722.6
