Механическая коробка Hyundai M5CF1
5-ступенчатая механическая коробка Hyundai M5CF1 или M5F16 выпускается еще с 2005 года и ставится на многие компактные и среднеразмерные модели с двигателями до 163 Нм момента. У нас на рынке эта кпп в основном известна как механика Хендай Солярис первого поколения.
В семейство M5 входят: M5CF2, M5CF3, M5GF1, M5GF2, M5HF1, M5HF2 и HTX.
Технические характеристики 5-мкпп Hyundai M5CF1
| Тип | механическая коробка |
| Количество передач | 5 |
| Для привода | передний |
| Объем двигателя | до 1.6 литра |
| Крутящий момент | до 163 Нм |
| Какое масло лить | Hyundai MTF 75W-85 GL-4 |
| Объем смазки | 1.9 литра |
| Замена масла | раз в 120 000 км |
| Замена фильтра | не проводится |
| Примерный ресурс | 200 000 км |
Сухой вес мкпп M5CF1 по каталогу составляет 34.9 кг
Описание устройства кпп Хендай M5CF1
В 2005 году компания Хендай-Киа представила 5-ступенчатую механическую коробку передач для моделей с передним приводом и поперечно расположенным агрегатом до 163 Нм момента. Это простая двухвальная механика с главной передачей и дифференциалом в едином корпусе. Управляется коробка с помощью тросов, на первых трех передачах установлены двухконусные синхронизаторы, на остальных одноконусные, кроме задней, которая тут не синхронизирована.
В процессе выпуска производитель не раз модернизировал эту механическую коробку передач и самые серьезные изменения произошли в 2010 году. Обновленную мкпп называют M5CF1-1.
MANUAL
Англоязычный мануал для кпп M5CF1 вы найдете здесь
FORUM
Много полезной информации собрано на Solaris-Club.net
Найдем любую коробку
- 20 лет находим запчасти для Вас
• без посредников
• только проверенные авторазборки
• снимаем ошибку подбора
Найти кпп
Передаточные числа кпп M5CF1
На примере Hyundai Solaris 2012 года с двигателем 1.4 литра:
| Главная | 1-я | 2-я | 3-я | 4-я | 5-я | Задняя |
|---|---|---|---|---|---|---|
| 4.059 | 3.769 | 2.045 | 1.370 | 1.036 | 0.839 | 3.545 |
На какие машины ставилась коробка Хендай-Киа M5CF1
| Accent 3 (MC) | 2005 - 2012 |
| Accent 4 (RB) | 2010 - 2017 |
| Elantra 4 (HD) | 2006 - 2011 |
| i10 3 (AC3) | 2020 - н.в. |
| i20 1 (PB) | 2008 - 2014 |
| i20 2 (GB) | 2016 - 2018 |
| ix20 1 (JC) | 2010 - 2018 |
| i30 1 (FD) | 2007 - 2012 |
| Solaris 1 (RB) | 2014 - 2017 |
| Carens 3 (UN) | 2006 - 2013 |
| Ceed 1 (ED) | 2006 - 2012 |
| Cerato 1 (LD) | 2006 - 2009 |
| Cerato 2 (TD) | 2008 - 2010 |
| Picanto 1 (SA) | 2007 - 2011 |
| Picanto 2 (TA) | 2011 - 2017 |
| Picanto 3 (JA) | 2017 - н.в. |
| ProCeed 1 (ED) | 2007 - 2012 |
| Rio 2 (JB) | 2005 - 2011 |
| Rio 3 (QB) | 2011 - 2017 |
| Rio 3 (UB) | 2011 - 2017 |
| Soul 1 (AM) | 2008 - 2011 |
| Venga 1 (YN) | 2010 - 2019 |
Отзывы на мкпп M5CF1 ее плюсы и минусы
Достоинства:
- Легко и четко переключаются передачи
- Простая и доступная в ремонте коробка
- Обширный выбор новых и б/у запчастей
- Низкая стоимость доноров на вторичке
Недостатки:
- Не держит момент 1.6-литрового мотора
- Регулярно случаются течи по сальникам
- Относительно мало тут ходит сцепление
- Низкий ресурс подшипников и шестерен
Регламент обслуживания кпп Hyundai M5CF1
По мануалу масло в коробке обновляют раз в 120 000 км, но лучше менять его в два раза чаще. Всего в кпп около 1.9 литра смазки со спецификациями: SAE 75W-85 API GL-4 TGO-7 (MS517-14).
Инструкция по замене масла в 5-мкпп M5CF1
Недостатки, поломки и проблемы коробки M5CF1
Это коробка неплохо ходит только с моторами до 1.4 литров, то есть до 140 Нм момента, а с двигателем в 1.6 литра она нередко требует серьезного ремонта еще до 100 тысяч км. На ресурсных испытаниях АвтоРевю такая мкпп вышла из строя на пробеге в 20 000 км.
Довольно скромным ресурсом в этой механической коробке также обладает сцепление. Корзина и диск обычно ходят 100 000 км, а выжимной подшипник часто сдается раньше.
Появившийся гул трансмиссии чаще всего намекает на критический износ подшипников. И если долго не обращать внимания, то они разрушатся, а их обломки заклинят коробку.
Также довольно часто в этой механике случаются течи смазки по сальникам и приводам, выскакивает стопорное кольцо третьей передачи, от пробуксовок клинит дифференциал, а еще периодически нужна регулировка тросовому приводу механизма выбора передач.
Производитель заявляет ресурс кпп M5CF1 в 180 000 км, но у всех она ходит по разному.
Цена пятиступенчатой мкпп Hyundai M5CF1
| Минимальная стоимость | 12 000 рублей |
| Средняя цена на вторичке | 20 000 рублей |
| Максимальная стоимость | 45 000 рублей |
| Контрактный кпп за рубежом | 300 евро |
| Купить такой новый агрегат | 58 000 рублей |
| Состояние: | Б У |
| Для двигателей: | G4EE, G4ED, G4FA, G4FC |
| Для моделей: |
Hyundai Accent 3 (MC),
i20 1 (PB), Kia Ceed 1 (ED), Rio 3 (QB) и другие |
* КПП не продаем, цена указана справочно

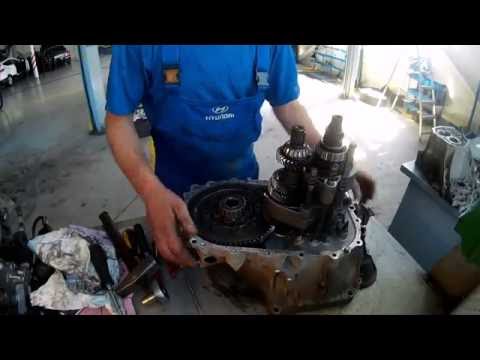

Подробное видео по разборке кпп M5CF1
