Автоматическая коробка Aisin TB-60SN

Технические характеристики 6-ступенчатой автоматической коробки Aisin TB-60SN или акпп Lexus GX460, надежность, ресурс, отзывы, проблемы и передаточные числа.
Рычаг управления 6-ступенчатой автоматической коробки Aisin TB-60SN в кабине Lexus GX460

6-ступенчатая автоматическая коробка Aisin TB-60SN производится компанией еще с 2004 года и ставится на задне и полноприводные модели Toyota под индексами A760E, A760F либо A760H. Однако на отечественном рынке эта трансмиссия больше всего известна как акпп Lexus GX460.

В семейство TB-60 входят: TB‑61SN, TB‑65SN и TB‑68LS.

Содержание:

Технические характеристики 6-акпп Aisin TB-60SN

Типгидроавтомат
Количество передач6
Для приводазадний / полный
Объем двигателядо 4.6 литров
Крутящий моментдо 450 Нм
Какое масло литьToyota ATF WS
Объем смазки11.3 литра
Частичная замена3.5 литра
Обслуживаниераз в 60 000 км
Примерный ресурс400 000 км

Масса акпп TB-60SN в сборе составляет 117 кг

6-ступенчатая автоматическая коробка Айсин TB-60SN фото

Полезные ссылки
Инфо ATSG MANUAL

Англоязычный мануал для A760 выложен здесь



Передаточные числа акпп Айсин TB-60SN

На примере Lexus GX460 2010 года с двигателем 4.6 литра:

Главная1-я2-я3-я4-я5-я6-яЗадняя
3.909 3.520 2.042 1.400 1.000 0.716 0.586 3.224
Lexus GX460 2010 года


На какие модели ставится коробка TB-60SN

Lexus
GS300 3 (S190)2005 - 2010
GS350 3 (S190)2006 - 2011
GS350 4 (L10)2011 - 2013
GX460 2 (J150)2009 - 2023
IS300C 2 (XE20)2009 - 2015
IS350C 2 (XE20)2008 - 2015
IS250 2 (XE20)2005 - 2013
IS300 2 (XE20)2006 - 2013
IS350 2 (XE20)2005 - 2013
IS250 3 (XE30)2013 - 2015
IS300 3 (XE30)2005 - н.в.
IS350 3 (XE30)2013 - н.в.
Toyota (как A760E, A760F и A760H)
Crown 12 (S180)2004 - 2008
Crown 13 (S200)2008 - 2012
Crown Majesta 4 (S180)2004 - 2009
Mark X 2 (X130)2009 - 2019
Sequoia 2 (XK60)2009 - 2012
Tundra 2 (XK50)2009 - 2019

Недостатки, поломки и проблемы акпп TB60SN

При сочетании с моторами типа V6 этот автомат без проблем ходит более 300 000 км

А вот с двигателями типа V8 ресурс коробки сильно зависит от режима эксплуатации

При активной езде быстро изнашивается фрикцион блокировки гтф, загрязняя масло

А затем грязная смазка выводит из строя соленоиды и разъедает каналы гидроблока

Если долго ездить с изношенным фрикционом гтф, то разбивает втулку маслонасоса


Дополнительные материалы

Подробный обзор конструкции автомата TB-60SN

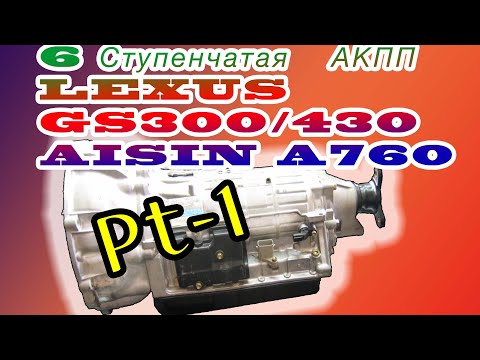

Обзор 6 ступенчатой АКПП LEXUS GS300/430 (AISIN A760) часть 1. Ознакомительная
