Двигатели Ford Dragon

Линейка 3-цилиндровых бензиновых двигателей Ford Dragon состоит из атмосферных моторов объемом 1.2 и 1.5 литра, а также 1.5-литровых турбомоторов.
1.5-литровый бензиновый силовой агрегат Ford Y1DA под капотом Форд Куга.

Серия 3-цилиндровых двигателей Ford Dragon объемом 1.2 и 1.5 литра выпускается с 2017 года ставится на такие модели как Fiesta, Focus и Kuga, а также американский Escape и Bronco Sport. Эти силовые агрегаты существуют в атмосферных версиях и в модификациях с турбонаддувом.

Содержание:


Атмосферные двигатели Ford Dragon

В октябре 2017 года индийское подразделение концерна Форд представило свой новый агрегат. Это типичный для своего времени 3-цилиндровый двигатель с блоком цилиндров из алюминия, алюминиевой DOHC ГБЦ с гидрокомпенсаторами, системой распределенного впрыска топлива, ременным приводом ГРМ в маслянной ванне и фазорегуляторами типа Ti-VCT на обоих валах. Еще отметим блок из двухступенчатого маслонасоса и балансира с шестеренчатым приводом.

1.5-литровый бензиновый мотор Форд XZJF фото.
1.5-литровый бензиновый мотор Форд Y2DA фото.

Сборка агрегатов осуществляется в индийском штате Гуджарат с 80-процентной локализацией.


Полезные ссылки
Форум FFClub-ru FORUM

Активнее всего этот агрегат обсуждается на FFclub.ru




Модификации атмосферных моторов Dragon

Технические характеристики всех 1.2-литровых силовых агрегатов серии я свел в одну таблицу:

Типрядный
Кол-во цилиндров3
Кол-во клапанов12
Точный объем1194 см³
Диаметр цилиндра84 мм
Ход поршня72 мм
Система питанияраспр. впрыск
Мощность70 - 85 л.с.
Крутящий момент114 Нм
Степень сжатия11.2
Тип топливаАИ-95
Экологич. нормыЕВРО 5
Источник: OTOBA.RU

Вес 1.2-литрового мотора в сборе составляет 90 кг

Мне известно лишь о двух модификациях атмосферных моторов семейства объемом 1.2 литра:

1.2 литра (1194 см³ 84 × 72 мм)
APKE  (70 л.с. / 114 Нм) Ka 3 (B562)
BIKE  (85 л.с. / 114 Нм) Ka 3 (B562)


Технические характеристики всех 1.5-литровых силовых агрегатов серии я свел в одну таблицу:

Типрядный
Кол-во цилиндров3
Кол-во клапанов12
Точный объем1497 см³
Диаметр цилиндра84 мм
Ход поршня90 мм
Система питанияраспр. впрыск
Мощность123 л.с.
Крутящий момент150 - 151 Нм
Степень сжатия11.0
Тип топливаАИ-95
Экологич. нормыЕВРО 5
Источник: OTOBA.RU

Вес 1.5-литрового мотора в сборе составляет 95 кг

Мне известно лишь о двух модификациях атмосферных моторов семейства объемом 1.5 литра:

1.5 литра (1497 см³ 84 × 90 мм)
Y2DA  (123 л.с. / 150 Нм) Focus 4 (C519)
XZJF  (123 л.с. / 151 Нм) EcoSport 2 (B515)

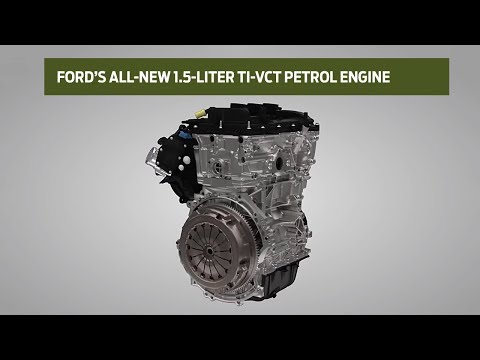

Ролик о конструкции атмосферных моторов Dragon

Ford’s All-New 1.5-liter Ti-VCT Petrol Engine | Ford India


Моторы Ford Dragon с турбонаддувом

В 2018 году британское подразделение концерна Форд показало свою версию с турбонаддувом. Этот двигатель сохранил 3-цилиндровый алюминиевый блок, но получил новую DOHC головку с системой отключения одного цилиндра и двойной впрыск топлива, прямой и распределенный. Также появился более надежный цепной привод ГРМ и турбокомпрессор Continental GTDI12V. Стоит отметить, что после 2019 года шестеренчатый привод маслонасоса заменили на ремень.

1.5-литровый бензиновый мотор Форд YZDA фото.
1.5-литровый бензиновый мотор Форд YZJA фото.

Сборка данных силовых агрегатов осуществляется на заводе в британском городе Бридженде.


Полезные ссылки
Мануал Ford Focus 4 MANUAL

Русскоязычный мануал моторов Y1DA и YZDA ищите тут




Модификации турбомоторов Dragon

Технические характеристики всех 1.5-литровых турбомоторов семейства я свел в одну таблицу:

Типрядный
Кол-во цилиндров3
Кол-во клапанов12
Точный объем1497 см³
Диаметр цилиндра84 мм
Ход поршня90 мм
Система питаниякомбинир. впрыск
Мощность120 - 200 л.с.
Крутящий момент240 - 320 Нм
Степень сжатия9.7 - 11.0
Тип топливаАИ-95
Экологич. нормыЕВРО 6
Источник: OTOBA.RU

Вес 1.5-литрового турбомотора составляет 110 кг

Мне известно лишь о трех разных модификациях турбоагрегатов семейства объемом 1.5 литра:

1.5 литра (1497 см³ 84 × 90 мм)
YZDA  (150 л.с. / 240 Нм) Focus 4 (C519), Kuga 3 (CX482)
Y1DA  (182 л.с. / 240 Нм) Focus 4 (C519), Kuga 3 (CX482)
YZJA  (200 л.с. / 320 Нм) Fiesta 7 (B479), Puma 2 (BX726)

Аналогичный мотор мощностью 181 л.с. 258 Нм ставят на американский Escape и Bronco Sport.


Ролик о конструкции турбоагрегатов Dragon

Ford EcoBoost 1.5-litre Turbo Petrol 3-Cylinder (2018 Fiesta ST)
